Многофункциональная измерительная платформа (МИП) позволяет осуществлять измерение, обработку, выдачу данных по аналоговым, цифровым, дискретным, интерфейсным каналам при стендовых наземных испытаниях. Платформа базируется на оборудовании по стандарту PXI/PXI Express (PXI/PXIe). Стандарт PXI/PXIe – открытый стандарт для модульного измерительного оборудования. Архитектура МИП строится на базе шасси, в которые устанавливаются модули. В каждое шасси могут быть установлены модули различного функционального назначения (работа с аналоговыми сигналами, дискретными сигналами, цифровыми интерфейсами), в любых сочетаниях.

1
Составление Задания на проектирование (Технического Задания)
2
Составление Технического задания и Программы на комплекс инженерных изысканий
3
Получение Исходно-разрешительной документации
4
Разработка эскизного проекта, Технико-экономическое обоснование создания объекта капитального строительства
5
Разработка проектной и рабочей документации в соответствии с п.п. №87 от 16.02.2008г
6
Осуществление Авторского надзора за строительством
7
Подготовка и сопровождение экспертизы проектной документации
8
Согласование проектной документации
9
Подготовка проектно-сметной документации для получения Разрешения на строительство
Наше оборудование
Вибродинамические стенды
Вибродинамический стенд Sentek M3240A позволяет провести ипытание в трех осях. Воспроизведение виброускорения до 45 G в частотном диапазоне от 5 до 2500 Гц Форма ударного импульса синус, полусинус пилообразный, треугольный. Длительность ударного импульса до 20 мс МАКС масса изделия с оснасткой 100 кг Воспроизведение классического удара до 150 G Воспроизведение виброускорения до 50 G в частотном диапазоне от 5 до 5000 Гц Форма ударного импульса синус, полусинус пилообразный, треугольный. Длительность ударного импульса до 20 мс. Воспроизведение классического удара до 55 G длительностью 6 мс макс масса издеия с остнасткой 22 кг
Ударный стенд
Длительность ударного импульса до 20 мс Максимальная масса 22,5 кг, длительность ударного импульса 5,5 мс, ускорение ударного импульса до 3000G Проверка соединителей

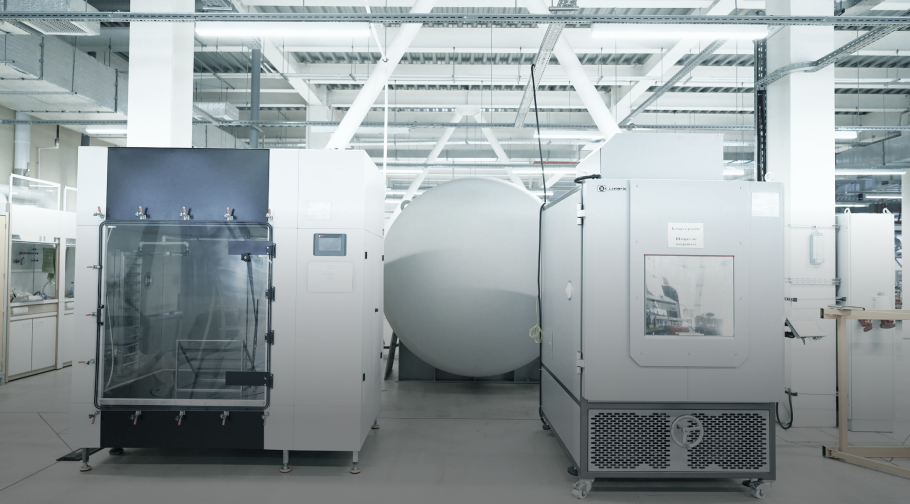

Климатические камеры
Использовать изделие ЖГУТ, подключенный к МТК-КС Камера для использования при испытаниях продукции на воздействие пониженной и повышенной температуры в диапазоне от минус 70 С до плюс 180 С и относительной влажности в диапазоне от 5 до 98 %. Полезный объем камеры 0,56 м3 . Диапазон температур -70 + 232 С
Камера соляного тумана
Камера соляного тумана для проведения испытаний продукции на воздействие повышенной температуры, относительной влажности и соляного (морского) тумана. Диапазон температур от 27 до 50 С . Относительная влажность до 98% . Скорость осаждения соляного тумана от 0.1 до 3 мл/80см2*час. Полезный объем камеры
Сушильные шкафы
Сушильная камера для испытаний продукции на воздействие повышенной температуры в диапазоне от плюс 50 до плюс 400 С Полезный объем камеры от 50 до 220 л
Камера солнечного излучения
Климатическая камера REOCAM TL-1000 предназначена для проведения испытаний на воздействие повышенной температуры в диапазоне от 20 С до 100 С и солнечной радиации в инфракрасной и ультрафиолетовой частях спектра Полезный объем камеры 1 м3. Значение излучения не менее 1120 Вт/м2

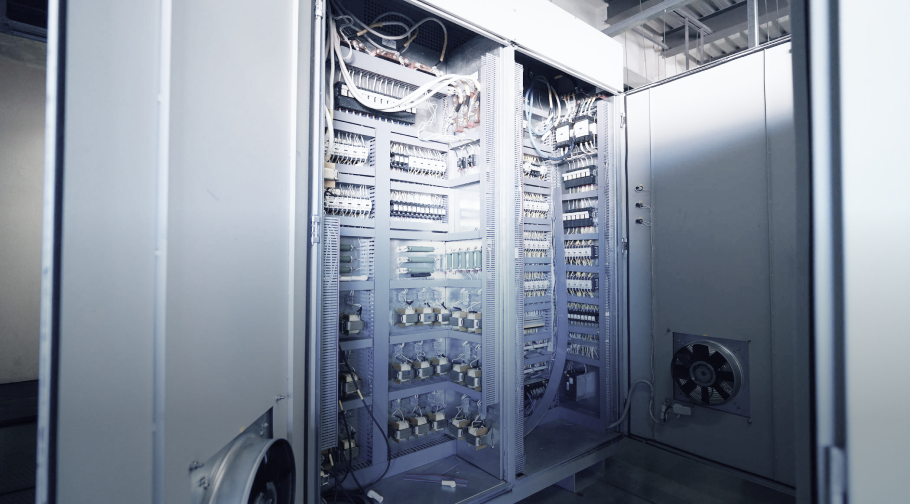

АСУ ТП
с собственным программным обеспечением

На основании методик испытаний и описания технологии работы вспомогательного оборудования и систем разрабатываются:

  • полный комплект конструкторской документации;
  • программное обеспечение (ПО) для программируемых логических контроллеров (ПЛК);
  • программное обеспечение (ПО) для измерительной платформы;
  • программное обеспечение (ПО) для автоматизированных рабочих мест операторов (АРМ).
Используемые технологии и инструменты
  • Кроссплатформенная разработка с применение фреймворка Qt.
  • Разработка на стеке National Instruments (LabVIEW и т.д.)
  • Операционные системы: Linux (в т.ч. Astra Linux и ALT Linux), ЗОСРВ «Нейтрино», Windows.
  • Разработка модулей операционных систем (драйверы устройств).

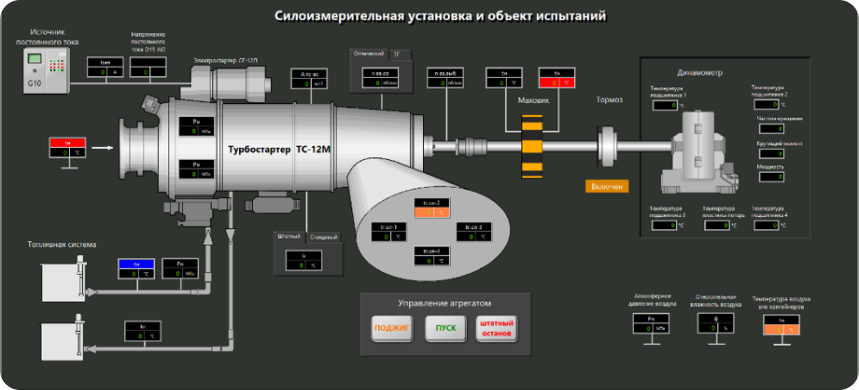

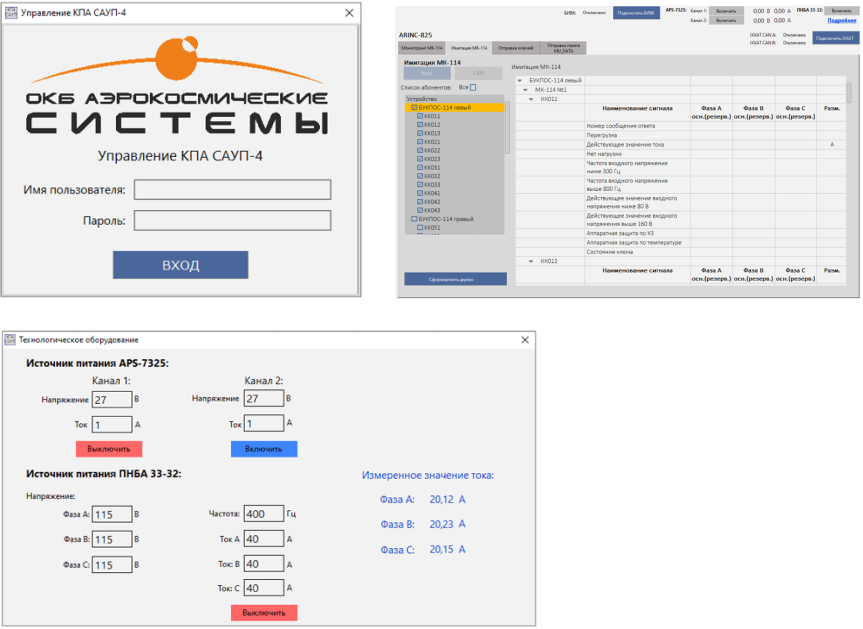

ПО АСУ ТП
ПО АСУ ТП решает задачи
  • Управление аппаратурой, входящей в состав стенда;
  • Автоматизация процесса испытаний;
  • Сбор и хранение данных;
  • Имитация бортовых систем;
  • Имитация аварийных режимов работы;
  • Управление правами доступа;
  • Прослушивание линий передачи информации и расшифровка данных;
Аттестация оборудования испытательных комплексов

В зависимости от требований заказчика испытательные комплексы могут быть аттестованы по ГОСТ Р 8.568-2017 или по ГОСТ РВ 0008-002-2013.

Измерительная подсистема может быть внесена в Госреестр СИ РФ как средство измерений (СИ) единичного изготовления в соответствии с требованиями Закона №102-ФЗ, приказа МПТ № 2905 от 28.08.2020.

В случае необходимости в состава измерительной подсистемы могут быть использованы модули нашего производства, которые уже отдельно внесены в Госреестр СИ РФ.

Аттестация ИО
Первичная
( при вводе в эксплуатацию )
Периодическая
( в процессе эксплуатации или повторная в объёме периодической после мелкого ремонта и перемещения ИО )
Повторная
( в объёме первичной после модернизации )

Метрологическая служба компании проводит любые виды аттестации Испытательного оборудования. Аттестация Испытательного оборудования проводится в соответствии с требованиями ГОСТ Р 8.568-2017 "ГСИ. Аттестация испытательного оборудования. Основные положения» и ГОСТ РВ 0008-002-2013 "ГСИ. Аттестация испытательного оборудования, применяемого при оценке соответствия оборонной продукции. Организация и порядок проведения"

Результатами аттестации ИО являются
Протокол аттестации
Аттестат

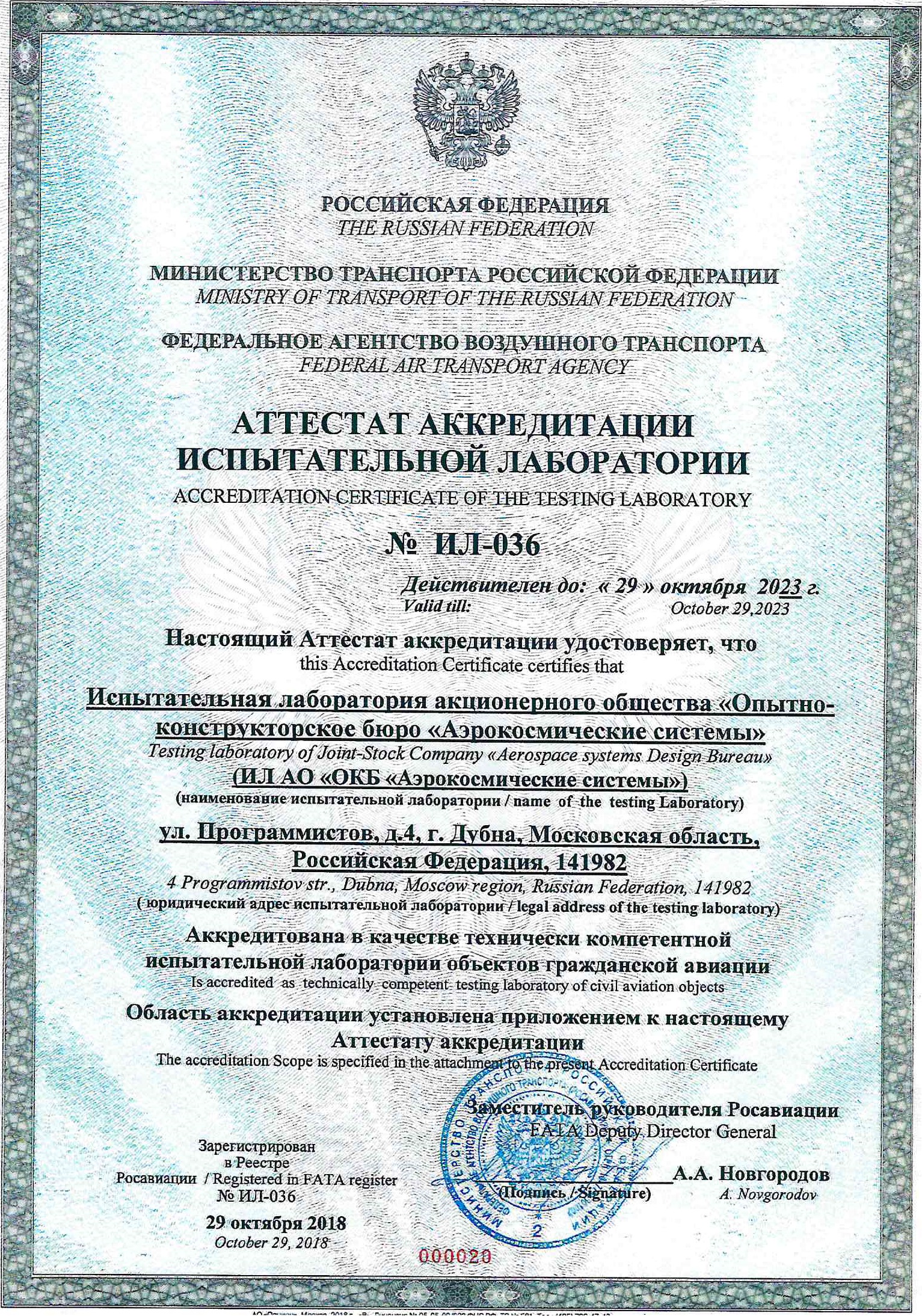

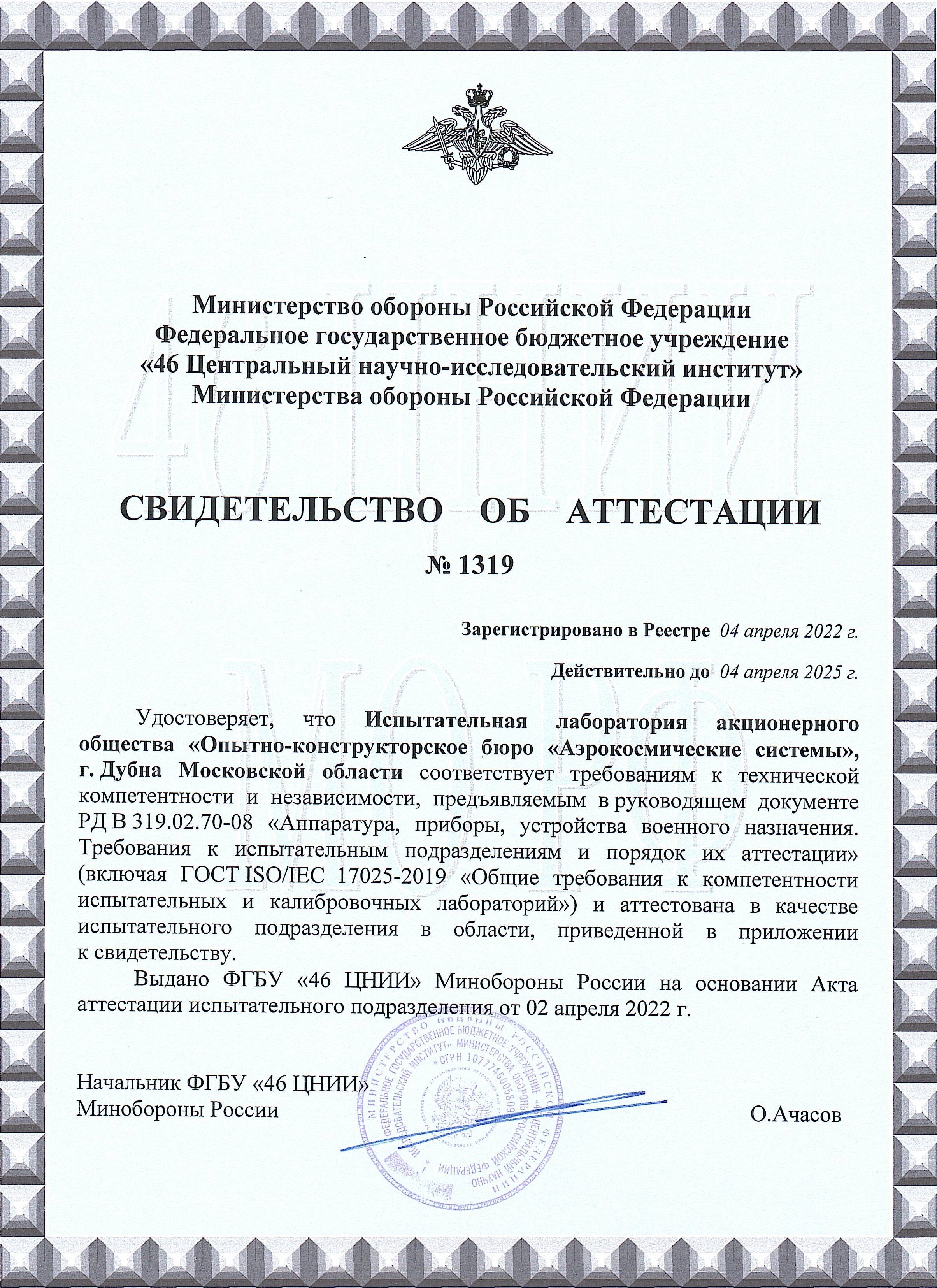

Лицензии и сертификаты
